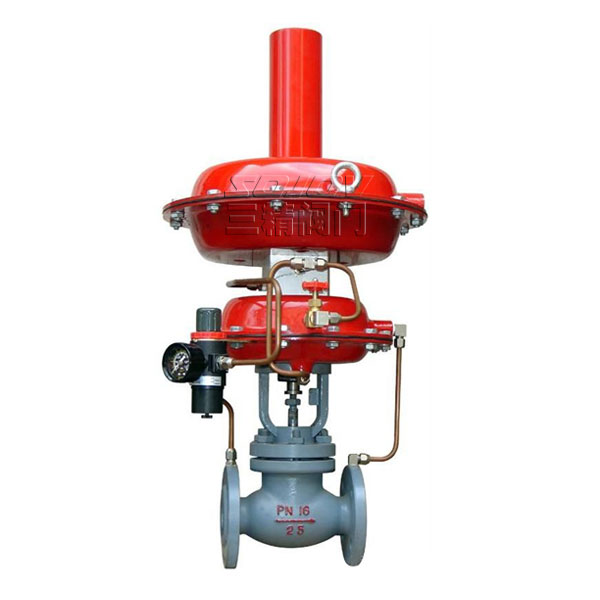

氮封裝置概述

氮封裝置主要用于儲罐頂部氮?dú)鈮毫�恒定控制，以保護罐內物料不被氮化及儲罐安全。氮封裝置由ZZDQ快速泄放閥及ZZV微壓調節閥兩大部分組成�？焖傩狗砰y由壓力控制器及ZMQ-16K型單座切斷閥組成。

儲罐內壓力升高至設定壓力時，快速泄放閥迅速開啟，將罐內多余壓力泄放。微壓調節閥在儲罐內壓力降低時，開啟閥門，向罐內充注氮?dú)�。因微壓調節閥必須使用在壓力為0.1Mpa壓力以下，現場壓力較高，必須安裝ZZYP型壓力調節閥將壓力調節閥將壓力降低至0.1Mpa以下才可使用。公稱壓力0.1Mpa，壓力可按分段設定，從0.5Kpa 至66 Kpa以下，介質溫度溫度≤80℃。

氮封裝置產品特點

氮封裝置的供（泄）氮壓力設定方便，且可在連續生產的條件下進行；

氮?dú)鈮毫υO(shè)定范圍廣，低至0.5Kpa（50mm.w.c）,高至Kpa，比值達132倍，壓力檢測膜片有效面積大，設定彈簧剛度小，動作極靈敏。

氮封閥調整：

供氮壓力調整：在ZZV型微壓調節閥壓力調節范圍內選定一設定值如1Kpa（100mm.w.c）,通過調節調整螺絲2以改變彈簧3的預壓縮（拉伸）量來達到；

泄氮壓力調整：在ZZDQ快速泄放閥在的壓力控制器部分，通過調整座3，改變彈簧4預壓縮量達到。一般為避免氮封裝置啟閉頻繁，泄氮設定值應遠離供氮壓力值，如2Kpa（200mm.w.c）;

呼吸閥高定值調整：在上述兩設定值調整好后，為避免呼吸閥啟閉頻繁，呼吸閥設定值應大于泄壓設定值。

氮封閥裝置是自力式調節閥的一種，自力式調節閥根據應用介質的不同，有很多種，有空氣的，氮?dú)獾�，蒸汽的，液體的，儲罐頂一般會裝有呼吸閥，有毒介質儲罐當達到液面穩定時，罐頂?shù)膲毫Φ扔诮橘|(zhì)于該溫度下的蒸汽壓，當呼吸閥呼出的時候，有毒介質會排到罐外面，容易造成人員中毒，為了避免有毒介質揮發，需要在罐頂液面上保持一定壓力，以避免有毒介質揮發然后排空，一般用氮?dú)鈦?lái)保持這種壓力，這就叫氮封。

閥門生產的氮封閥、氮封裝置是自主開發、研制的一套自力式微壓力控制系統，只有用于保持容器頂部保護氣（一般為氮?dú)猓┑膲毫�恒定，以避免容器�?nèi)物料與空氣直接接觸，防止物料揮發、被氧化，以及容器的安全。特別適用于各類大型儲罐的氣封保護系統。該產品具有節能、動作靈敏、運行可靠、操作與維修方便等特點。廣泛應用于石油、化工等行業。

氮封閥、氮封裝置的特點：

1、無需外加能源，能在無電、無氣的場合工作，既方便，又節約能源，降低成本.

2、氮封裝置供氮、泄氮壓力設定方便，可在連續生產的條件下進行.

3、壓力檢測膜片有效面積大，設定彈簧剛度小，動作靈敏，裝置工作平穩.

4、采用無填料設計，閥桿所受摩擦力小，反應迅速，控制精度高.

5、供氮裝置采用指揮器操作，減壓比可達100:1，減壓效果好，控制精度高.

氮封閥裝置由供氮裝置和泄氮裝置兩部分組成。供氮裝置由指揮器和主閥兩部分組成;泄氮裝置由內反饋的壓開型微壓調節閥組成。氮?dú)鈮毫σ话阍O(shè)為100mm日20，通過氮封裝置精確控制。  當儲罐進液閥開啟.向罐內添加物料時，液面上升，氣相部分容積減小，壓力升高，當罐內壓力升至高于泄氮裝置壓力設定值時，泄氮裝置打開，向外界釋放氮?dú)�，使罐�?nèi)壓力下降，降至泄氮裝置壓力設定點時，泄氮裝置自動關閉。  當儲罐出液閥開啟，用戶放料時，液面下降，氣相部分容積增大，罐內壓力降低，供氮裝置開啟，向儲罐注入氮?dú)�，使罐�?nèi)壓力上升，當罐內壓力上升至供氮裝置自動關閉。

氮封閥裝置主要用于儲罐頂部氮?dú)鈮毫�恒定控制，以保護罐內物料不被氮化及儲罐安全。氮封閥裝置由快速泄放閥及微壓調節閥兩大部分組成，快速泄放閥由壓力控制器及單座切斷閥組成。

儲罐內壓力升高至設定壓力時，快速泄放閥迅速開啟，將罐內多余壓力泄放。微壓調節閥在儲罐內壓力降低時，開啟閥門，向罐內充注氮?dú)�。因微壓調節閥必須使用在壓力為0.1Mpa壓力以下，現場壓力較高，必須安裝壓力調節閥將壓力調節閥將壓力降低至0.1Mpa以下才可使用。公稱壓力0.1Mpa，壓力可按分段設定，從0.5Kpa至66Kpa以下，介質溫度溫度l80℃。

氮封閥裝置的供(泄)氮壓力設定方便，且可在連續生產的條件下進行；氮?dú)鈮毫υO(shè)定范圍廣，低至0.5Kpa(50mm.w.c)，高至Kpa，比值達132倍，壓力檢測膜片有效面積大，設定彈簧剛度小，動作極靈敏。

供氮壓力調整：在微壓調節閥壓力調節范圍內選定一設定值如1Kpa(100mm.w.c)，通過調節調整螺絲2以改變彈簧3的預壓縮(拉伸)量來達到；

泄氮壓力調整：在快速泄放閥在的壓力控制器部分，通過調整座3，改變彈簧4預壓縮量達到。一般為避免氮封裝置啟閉頻繁，泄氮設定值應遠離供氮壓力值，如2Kpa(200mm.w.c)，呼吸閥高定值調整：在上述兩設定值調整好后，為避免呼吸閥啟閉頻繁，呼吸閥設定值應大于泄壓設定值。

 三精閥門有限公司專業生產電氣調節閥,自力式壓力調節閥,氮封裝置，這些產品被廣泛運用于石油、化工、電力、冶金、軍工、造船、輕工、造紙、印染、醫藥以及環保工程等眾多領域。三

氮封裝置零件材料

氮封裝置主要技術參數

氮封裝置規格及重量

氮封裝置安裝事項

（1）安裝前，檢查整機零件是否缺損與松動，對管道應進行清洗，介質流向應與閥體上的箭頭指向一致。

（2）為便于現場維護與操作，閥四周應留有適當空間與設置旁路手動閥，閥組安裝方案。

（3）閥門應正立垂直安裝在水平管道上，閥體與管道的法塵連接，要注意同軸度，并應安裝在環境溫度不超過-25～55℃的場合使用。

調節閥訂貨須知

用戶的訂貨時需提供調節閥介質,調節閥閥前壓力,閥后設定壓力,最大流量/每小時,壓差/流量對應比,確定閥門尺寸/連接方式標準最大行程開啟行程流量調節比壓力波動（精度）壓力/溫度對應比,最大耐溫,閥體材質開關狀態（通斷電）,壓力等級,內泄漏率內部閥體結構/調節閥工作原理/調節閥安裝說明等相關技術資料當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的三精閥門公司專家為您審核把關感謝您訪問我們的網站【http://www.daicu.cn三精閥門公司】如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。

三精閥門售后服務承諾

對于貴公司在三精閥門訂購閥門產品，我廠在售后服務方面作如下承諾：

一、我公司對產品質量實行三包，即：包質、包換、保修；

二、合同簽訂后，保證保質、保量，按時交貨；

三、本公司確保所提供閥門產品達到合同指標

四、對于需方的技術咨詢，隨時給予解答；

五、在交付設備時，本廠向需方交付以下資料：發貨清單、產品合格證、產品樣本、產品使用說明書、技術資料；

三精閥門訂購須知

1、根據使用場所、用途，且了解有關法規、規格、標準、方針、許用認可后既可選用適合各種要求的閥

2、確認閥門的工作條件、使用規格、適用介質、對應材質、操作方式、工作壓力、介質溫度；

3、確定與管道相匹配的公稱通徑：DN(mm)、NPS( " )；

4、確定與管道相連接方式：法蘭式、內(外)螺紋式、焊接式、對夾式、卡箍式、卡套式等；
5、確定閥門操作的驅動方式：手動、蝸輪蝸桿傳動、氣動、電動、液動、電磁動、電液動等；
6、確認閥門的類型：球閥、閘閥、蝶閥、截止閥、止回閥、調節閥、電磁閥、安全閥、減壓閥、疏水閥、針型閥、角座閥、隔膜閥、平衡閥、過濾器及其它特種閥；
7、確定閥門的使用形式：開關型、調節型、安全型、自動型、排放型等；
8、確定閥門殼體及內件的材料：碳鋼、合金鋼、不銹鋼、球墨鑄鐵、灰鑄鐵、銅合金、鋁合金、塑料等；
9、確定閥門的密封性能要求、密封等級或密封泄漏量；
10、確定閥門的防護涂層要求、包裝要求、運輸要求；
11、特殊需要的閥門還應確定：結構長度、閥門高度、外型尺寸、流阻、排放能力、流量特性、防護等級、防爆性能等參數；
12、確定閥門的安裝位置及姿勢。
