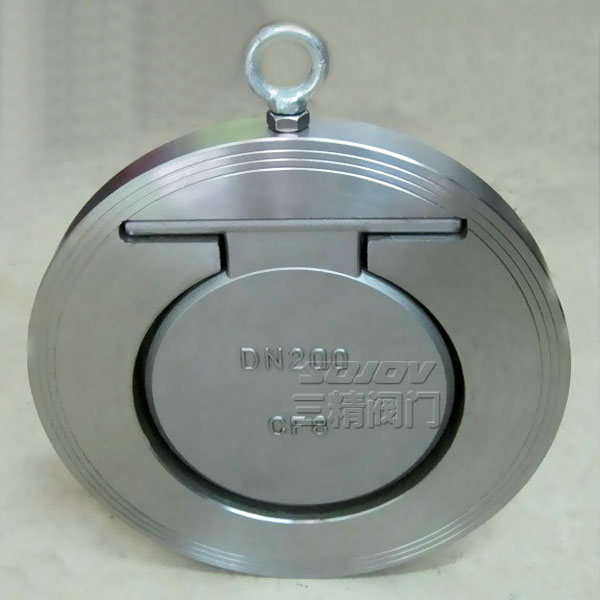

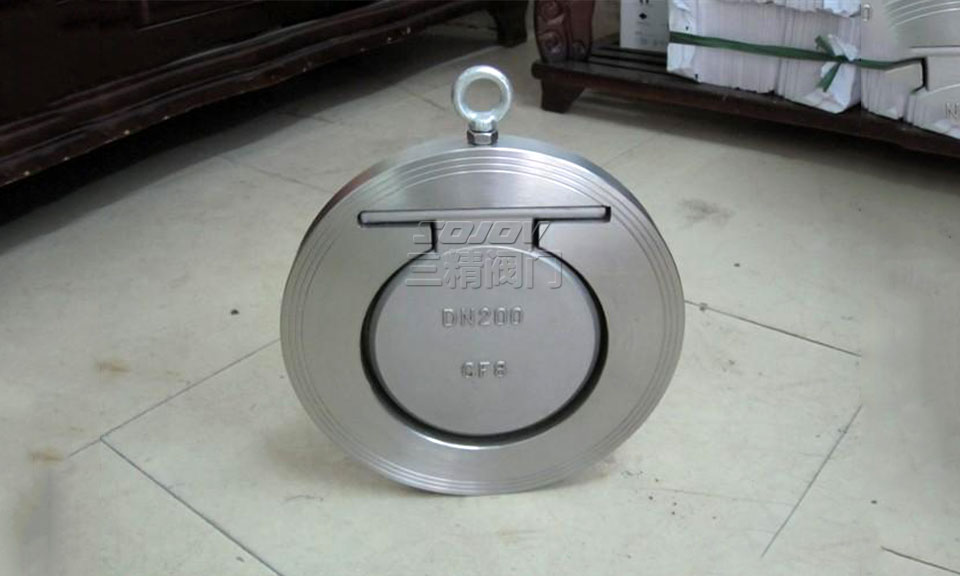

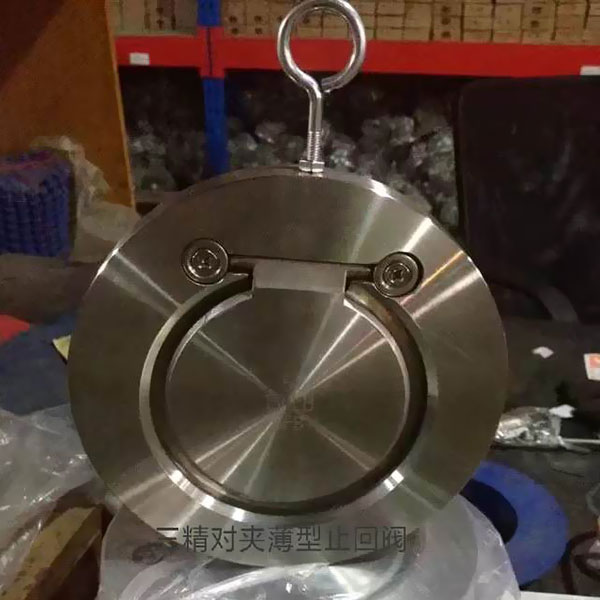

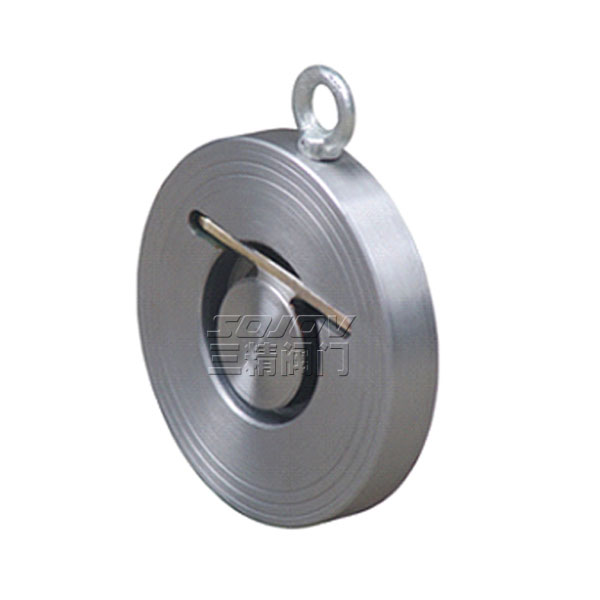

H74XI對夾薄型止回閥
型號：H74X
公稱通徑：40MM-2000MM
使用壓力：1.6MPA -2.5MPA
連接方式：對夾式
形式：自動
主要功能：防止介質回流和水錘
使用介質：水工業管道
材質： 鑄鋼 不銹鋼
標準：機械部標準或定做非標
對夾薄型止回閥
|
對夾薄形止回閥型號：H74X |
對夾薄形止回閥公稱通徑：40MM-2000MM |
對夾薄形止回閥使用壓力：1.6MPA -2.5MPA |
|
對夾薄形止回閥連接方式：對夾式 |
對夾薄形止回閥形式：自動 |
對夾薄形止回閥主要功能：防止介質回流和水錘 |
|
對夾薄形止回閥使用介質：水工業管道 |
對夾薄形止回閥 材質： 鑄鋼 不銹鋼 |
對夾薄形止回閥標準：機械部標準或定做非標 |
對夾薄型止回閥概述
H74Ⅰ型、Ⅱ型對夾圓片式止回閥，是一種超薄形止回閥，它具有結構簡單，外形美觀、重量輕，安裝方便等優點。該閥主要適用于給水系統、石油、化工、冶金等工業部門對有安裝空間限制的場所最為適用。 ]
對夾薄型止回閥主要技術參數
|
工作壓力 |
1.6MPa 、2.5MPa、150Lb、300Lb |
|
工作溫度 |
t≤400℃ |
|
適用介質 |
油、水、酸堿等液體 |
對夾薄型止回閥主要外形尺寸
| NO | 部件名稱 | 數量 | 材質 |
| 1 | 閥體 | 1 | WCB、304、316、316L |
| 2 |
"O"型密封圈 |
2 | 丁腈橡膠、氟橡膠 |
| 3 | 閥板 | 1 | 304、316、316L |
| 4 | "O"型密封圈 | 1 | 丁腈橡膠、氟橡膠 |
| 5 | 吊鉤 | 1 | 304 |
| 6 | 小壓蓋 | 2 | 304、316、316L |
| 7 | 彈簧軸 | 1 | 304、316、316L |
| 8 | 開槽半沉頭螺釘 | 2 | 304、316、316L |
| 9 | 大壓蓋 | 2 | 304、316、316L |
| 10 | 開槽半沉頭螺釘 | 2 | 304、316、316L |
| 11 | 彈簧 | 1 | 304、316、316L |
對夾薄型止回閥 主要外形尺寸
|
公稱 通徑 |
PN10.PN16 | PN25 | PN40 | ||||||||||||||||||
| A | B | C | D | E | L | G | A | B | C | D | E | L | G | A | B | C | D | E | L | G | |
| 40 | 94 | 16 | 22 | 81.4 | 25 | 195 | 0 | 等同 PN10 | 等同 PN10 | ||||||||||||
| 50 | 109 | 16 | 32 | 94 | 33.6 | 208 | 1 | ||||||||||||||
| 65 | 129 | 17 | 40 | 111 | 46 | 230 | 2 | ||||||||||||||
| 80 | 144 | 17 | 54 | 123 | 56.5 | 245 | 3 | ||||||||||||||
| 100 | 164 | 18 | 70 | 147 | 71.4 | 265 | 3 | 168 | 18 | 70 | 149 | 71.4 | 269 | 3 | 等同 PN25 | ||||||
| 125 | 195 | 18 | 92 | 171 | 87.3 | 297 | 5 | 194 | 18 | 92 | 171 | 87.3 | 296 | 5 | |||||||
| 150 | 220 | 20 | 112 | 200 | 106.6 | 321 | 5 | 224 | 20 | 112 | 202 | 106.6 | 325 | 5 | |||||||
| 200 | 275 | 22 | 154 | 256 | 148.2 | 376 | 5 | 284 | 22 | 154 | 265 | 148.2 | 385 | 5 | 291 | 22 | 154 | 268 | 148.2 | 392 | 5 |
| 250 | 331 | 26 | 192 | 302 | 185.2 | 436 | 6 | 342 | 26 | 192 | 307 | 185.2 | 447 | 6 | 353 | 26 | 192 | 312 | 185.2 | 458 | 6 |
| 300 | 380 | 32 | 227 | 352 | 216.3 | 484 | 10 | 401 | 32 | 227 | 360 | 216.3 | 499 | 10 | 418 | 32 | 227 | 368 | 216.3 | 516 | 10 |
| 350 | 446 | 38 | 266 | 408 | 254 | 548 | 12 | 458 | 38 | 266 | 412 | 254 | 560 | 12 | 475 | 38 | 266 | 422 | 254 | 577 | 12 |
| 400 | 498 | 44 | 310 | 460 | 294.4 | 603 | 14 | 515 | 44 | 310 | 463 | 294.4 | 620 | 14 | 547 | 44 | 310 | 484 | 294.4 | 652 | 14 |
三精f閥門公司訂貨須知
一、①對夾薄形止回閥 產品名稱與型號②對夾薄形止回閥 口徑③對夾薄形止回閥 是否帶附件以便我們的為您正確選型④對夾薄形止回閥的使用壓力⑤對夾薄形止回閥的使用介質的溫度。二、若已經由設計單位選定三精公司的對夾薄形止回閥 型號，請按對夾薄形止回閥型號直接向我司銷售部訂購。三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的三精閥門公司專家為您審核把關。感謝您訪問我們的網站【http://www.daicu.cn三精公司】如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
