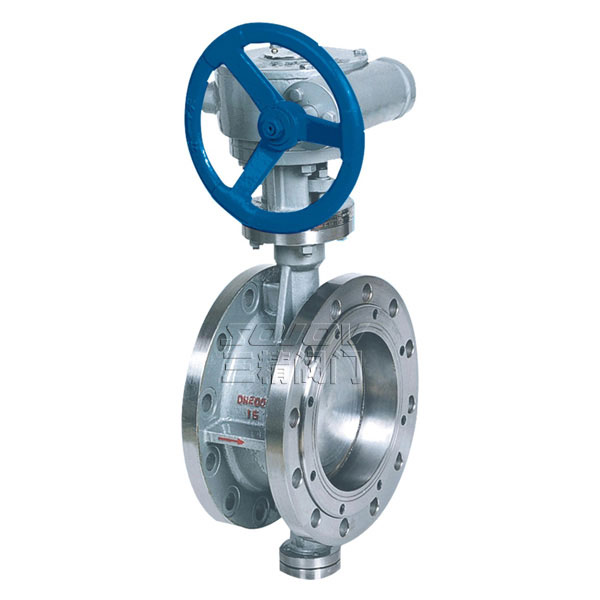

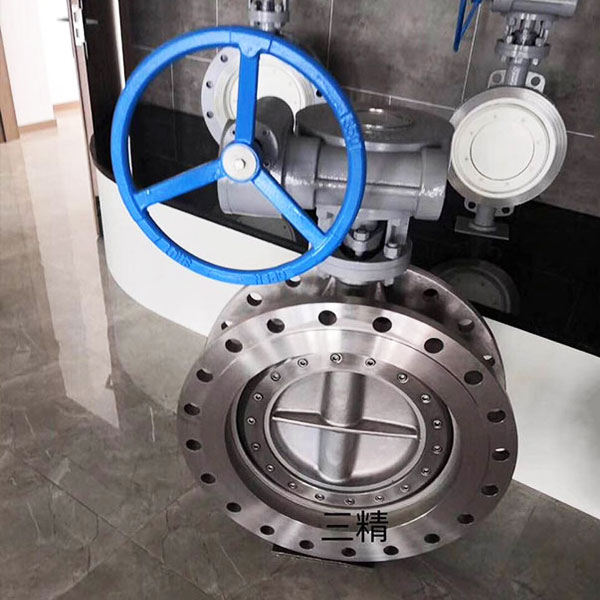

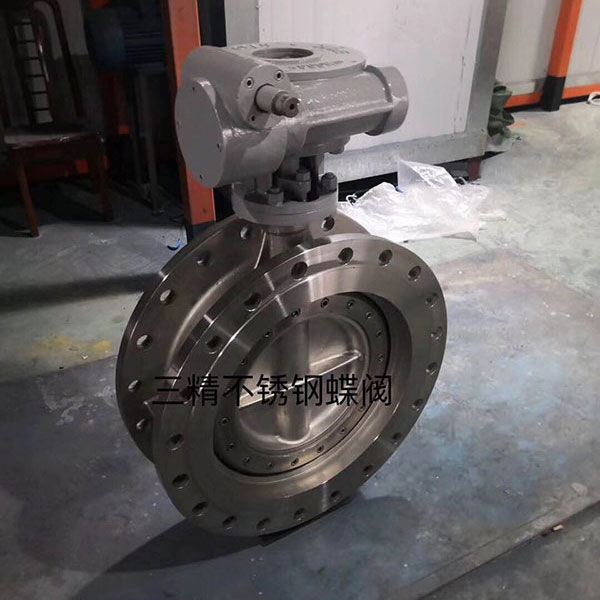

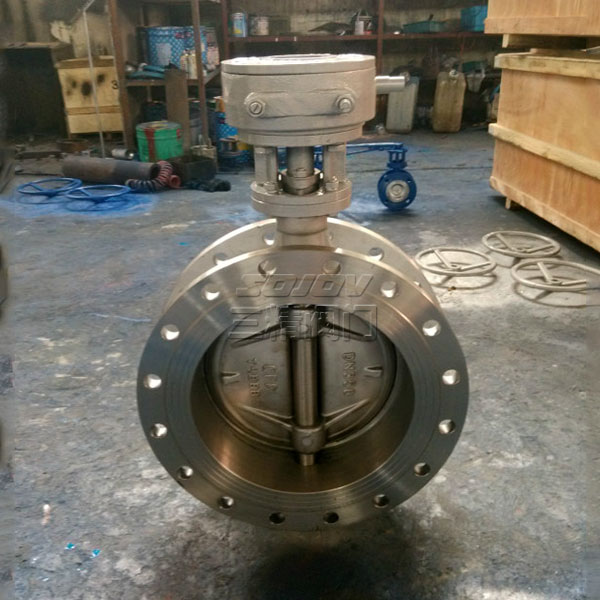

D343H法蘭式硬密封蝶閥

蝸輪法蘭蝶閥結構特點與用途蝸輪法蘭蝶閥結構緊湊、體積小、重量輕、操作靈活、維修方便。2.蝸輪法蘭蝶閥設計采用三偏心密封原理、密封性能可靠。3.蝸輪法蘭蝶閥密封副選用不銹鋼材料，并在制造過程中進行特殊的工藝處理，具有耐高溫、耐腐蝕，使用壽命長的特點。4.蝸輪法蘭蝶閥過流面積大，流阻系數小，流通能力大。5.蝸輪法蘭蝶閥抗老化、搞輻射，經久耐用。

下一個產品：SD643H氣動法蘭式伸縮蝶閥

上一個產品：沒有了

分享到：

三精閥門 D343H法蘭式硬密封蝶閥可定制

法蘭式硬密封蝶閥概述：

蝸輪法蘭蝶閥型號：D343H	蝸輪法蘭蝶閥公稱通徑：50MM-1200MM	蝸輪法蘭蝶閥使用壓力：1.6MPA -10.0MPA
蝸輪法蘭蝶閥連接方式：法蘭連接	蝸輪法蘭蝶閥形式：手動蝸輪	蝸輪法蘭蝶閥主要功能：起開關作用
蝸輪法蘭蝶閥使用介質：水油品蒸汽	蝸輪法蘭蝶閥材質：鑄鋼不銹鋼鉻鉬鋼	蝸輪法蘭蝶閥標準：機械部標準或定做非標

蝸輪法蘭蝶閥結構特點與用途

蝸輪法蘭蝶閥結構緊湊、體積小、重量輕、操作靈活、維修方便。

蝸輪法蘭蝶閥設計采用三偏心密封原理、密封性能可靠。

蝸輪法蘭蝶閥密封副選用不銹鋼材料,并在制造過程中進行特殊的工藝處理,具有耐高溫、耐腐蝕，使用壽命長的特點。

蝸輪法蘭蝶閥過流面積大，流阻系數小，流通能力大。

蝸輪法蘭蝶閥抗老化、搞輻射，經久耐用。

蝸輪法蘭蝶閥主要性能規范

公稱壓力	試驗壓力（MPa）
公稱壓力	殼體強度試驗	密封試驗
0.6	0.9	0.66
1.0	1.5	1.1
1.6	2.4	1.8
2.5	3.8	2.8
4.0	6.0	4.4

蝸輪法蘭蝶閥試壓標準

公稱壓力	試驗壓力（MPa）
公稱壓力	殼體強度試驗	密封試驗
0.6	0.9	0.66
1.0	1.5	1.1
1.6	2.4	1.8
2.5	3.8	2.8
4.0	6.0	4.4

蝸輪法蘭蝶閥使用介質和溫度

產品類型	適用介質	適用溫度（℃）
碳鋼型（C）	水、蒸汽、油、空氣	≤300
合金鋼型（I）	蒸汽、油品	≤650
不銹鋼高溫型（P II）	蒸汽、油品、酸類、海水	≤900

蝸輪法蘭蝶閥主要零件材料

產品類型	零件名稱
產品類型	閥體	蝶板	閥軸	密封面
碳鋼型（C）	WCB	WCB	鉻不銹鋼	鐵基合金
合金鋼型（I）	C5	C5	鉻鉬鋇鋼	鈷基合金
不銹鋼高溫型（P II）	高鎳鉻鋼	高鎳鉻鋼	鉻鎳鉬鈦鋼	鈷鎢合金

蝸輪法蘭蝶閥主要尺寸及重量

公稱通徑	公稱壓力	主要外形尺寸和連接尺寸				重量（Kg）
公稱通徑	公稱壓力	L	H	L1	Do	重量（Kg）
50	0.6	43	143	266	316	5.5
65		46	143	266		7
80		49	160	266		9
100		56	170	266		11.5
125		64	210	345		17
150		70	212	345		22
200		71	217	353		39
250		76	280	353		47
300		83	307	353		68
400		102	650	385		187
450		114	700	400	316	225
500		127	739	400	316	260
600		154	934	490	520	383
700		165	1020	500	520	462
800		190	1075	500	520	570
900		203	1160	632	640	701
1000		216	1345	720	640	800
1200		254	1520	720		922
50	1.0	43	143	266		5.5
65		46	143	266		7
80		49	160	266		9
100		56	306	200		19.5
125		64	310	200	160	22
150		70	340	200	160	30
200		71	410	200	240	40
250		76	450	200	240	51
300		83	555	260	316	60
350		92	650	260	316	117
400		102	655	385	316	189
450		114	700	400	316	228
500		127	742	400	316	259
600		154	934	490	316	388
700		165	1020	504	520	462
800		190	1075	504	520	559
900		203	1160	632	640	700
1000		216	1345	720	640	786
1200		254	1520	720	640	907
50	1.6	43	143	266		5.5
65		46	143	266		7
80		49	160	266		9
100		56	306	200	160	20
125		64	310	200	160	23
150		70	340	200	160	29
200		71	410	200	240	40
250		76	450	200	240	50
300		83	555	260	316	60
350		92	650	260	316	120
400		102	655	390	316	190
450		114	700	400	316	230
500		127	742	400	316	265
600		154	934	490	520	390
700		165	1020	504	520	465
800		190	1075	504	520	570
900		203	1160	632	640	700
1000		216	1365	720	640	803
1200		254	1540	720	640	920
50	2.5	43	143	266		6.3
65		46	143	266		9
80		49	160	266		11
100		56	308	200	160	25
125		64	310	200	160	33
150		70	340	200	240	47
200		71	410	200	240	52
250		76	450	200	316	65
300		83	555	260	36	123
350		92	650	260	316	190
400		102	680	385	316	230
450		114	700	400	316	265
500		127	742	400	316	390
600		154	932	550	520	465
700		165	1020	550	520	570
800		190	1075	550	520	705
900		203	1180	632	640	730
1000		216	1370	720	640	927
1200		254	1430	720	640	953
50	4.0	43	143	266	6.3
65		46	143	266	9
80		49	160	266	11
100		56	308	200	160	25
125		64	310	200	160	33
150		70	340	200	160	47
200		71	410	200	240	55
250		76	450	200	240	70
300		83	560	260	316	135
350		92	667	260	316	203
400		102	692	385	316	245
450		114	713	400	316	283
500		127	762	400	316	405
600		154	944	550	520	591
700		165	1035	632	640	723
800		190	1118	720	640	846

蝶閥訂貨主要事項：

蝶閥介質壓力等級內泄漏率閥門尺寸連接方式標準最大耐溫最大耐壓最大流量/每小時,閘閥閥體材質轉動方式（手柄/蝸輪）內部閥體結構蝶閥工作原理安裝說明等相關技術資料當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的三精閥門公司專家為您審核把關。感謝您訪問我們的網站【http://www.daicu.cn】
