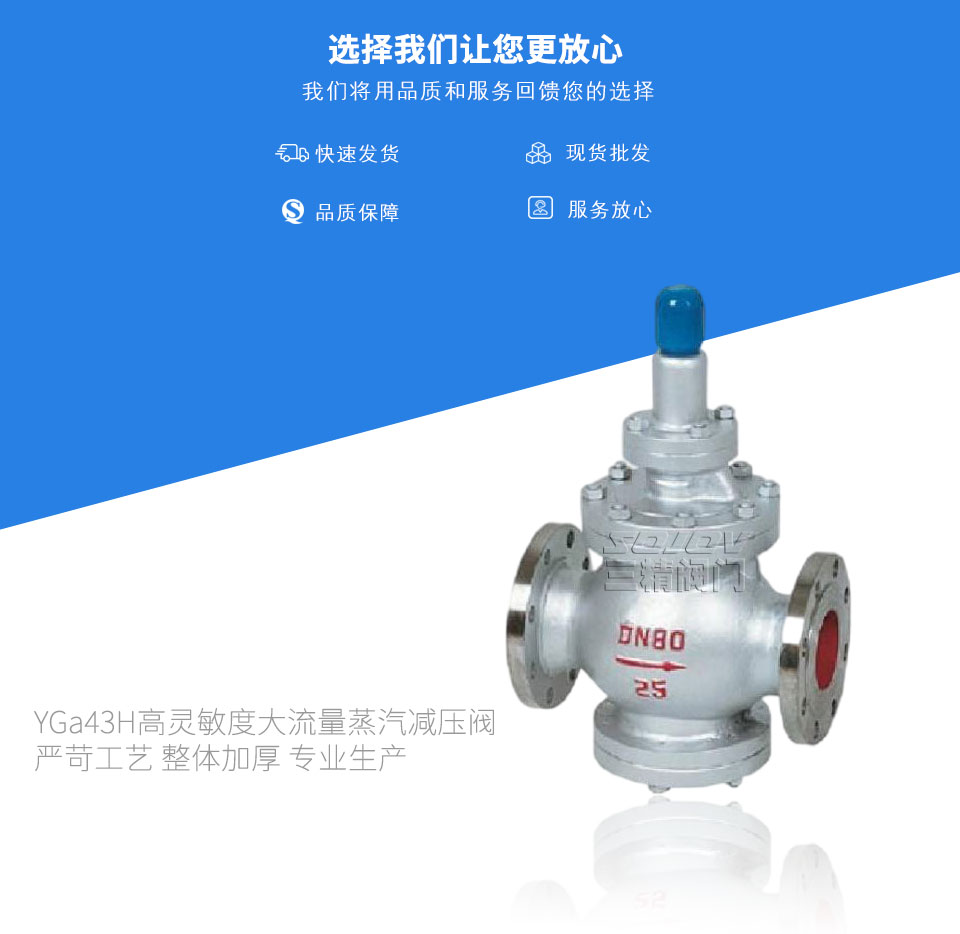

YGa43H高靈敏度大流量蒸汽減壓閥

減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。本產品在普通減壓閥基礎上作了很大改進，加大了活塞面積，改變了節流結構。改變了密封形式，加大了過流面積等等，從而在提高靈敏度、流量、壽命等方面大大改善了性能。高靈敏度大流量蒸汽減壓閥主要用于蒸汽管路，適用于流量大流量變化大，進口壓力變化大的蒸汽管路。

下一個產品：Y42X彈簧薄膜式減壓閥

上一個產品：YG13H/Y高靈敏度內螺紋蒸汽減壓閥

分享到：

三精閥門 YGa43H高靈敏度大流量蒸汽減壓閥可定制

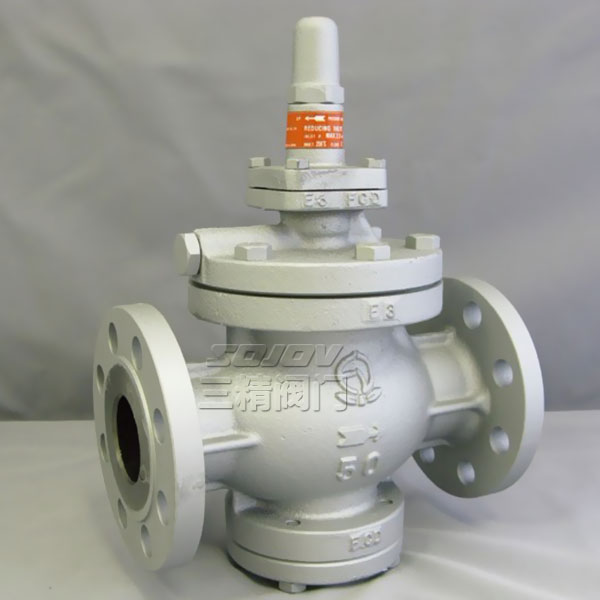

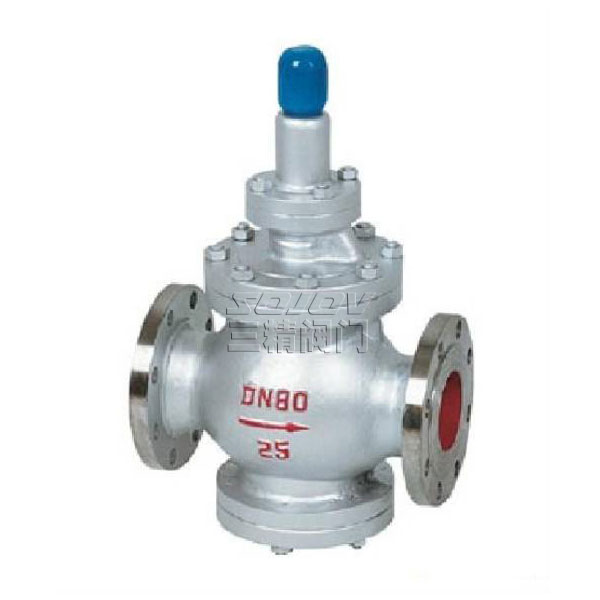

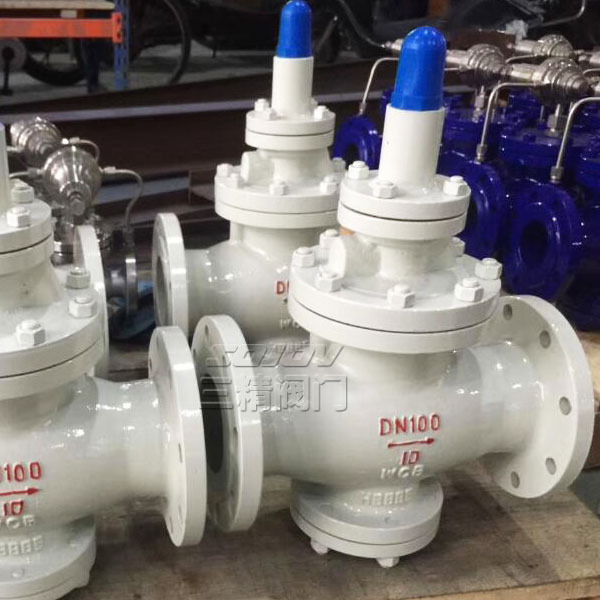

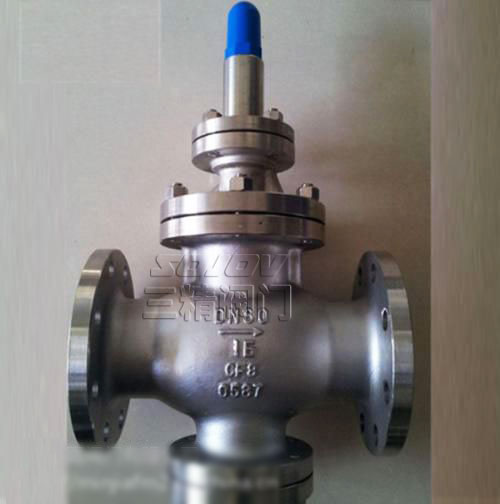

高靈敏度大流量蒸汽減壓閥

高靈敏度大流量蒸汽減壓閥結構特點和用處

蒸汽減壓閥型號：YGA43H	蒸汽減壓閥公稱通徑：15MM-500MM	蒸汽減壓閥使用壓力：1.6MPA-16MPA
蒸汽減壓閥連接方式：法蘭連接	蒸汽減壓閥形式：彈簧式	蒸汽減壓閥主要功能：起減壓保護作用
蒸汽減壓閥使用介質：蒸汽管道	蒸汽減壓閥材質：鑄鋼.不銹鋼	蒸汽減壓閥標準：機械部標準或定做非標

高靈敏度大流量蒸汽減壓閥主要技術參數和性能指標

公稱壓力	1.6	2.5	4.0	6.4	10.0	16.0
殼體試驗壓力(Mpa)*	2.4	3.75	6.0	9.6	15.0	24
密封試驗壓力(Mpa)	1.6	2.5	4.0	6.4	10.0	16.0
最高進口壓力(Mpa)	1.6	2.5	4.0	6.4	10.0	16.0
出口壓力范圍(Mpa)	0.04-1.0	0.05-1.6	0.08-2.5	0.2-3.5	0.5-3.5	0.5-4.5
壓力特性偏差(Mpa)△P2P	GB12246-1989
流量特性偏差(Mpa)P2G	GB12246-1989
最小壓差(Mpa)	0.07	0.1	0.15	0.4	0.5	0.8
滲漏量	GB12245-1989

高靈敏度大流量蒸汽減壓閥主要零件材料

零件名稱	零件材料
閥體閥蓋底蓋	WCB
閥座閥瓣	2Cr13
缸套活塞	鋁鐵青銅
膜片	1Cr18Ni9
活塞環	合金鑄鐵/對位聚苯
導閥座導閥桿	2Cr13
主閥彈簧	50CrVA
導閥主彈簧	50CrVA
調節彈簧	60Si2Mn

高靈敏度大流量蒸汽減壓閥流量系數

DN	50	65	80	100	125	150	200	250	300	350	400	500
Cv	1	2.5	4	6.5	9	16	25	36	64	100	140	250

高靈敏度大流量蒸汽減壓閥外形尺寸

(PN1.6-4.0)

高壓減壓閥三精閥門

公稱通徑DN	外形尺寸
	L		H	Hl
	1.6/2.5MPa	4.0MPa	H	Hl
15	160	180	265	85
20	160	180	265	85
25	180	200	280	95
32	200	220	280	95
40	220	240	290	105
50	250	270	300	130
65	280	300	315	145
80	310	330	330	170
100	350	380	405	200
125	400	450	450	225
150	450	500	485	265
200	500	550	570	290
250	650		640	325
300	800		740	360
350	850		810	395
400	900		950	430
500	950		1080	500

高靈敏度大流量蒸汽減壓閥外形尺寸

(PN6.4-16.0)

公稱通徑DN	外形尺寸
	L		H	Hl
	6.4MPa	10.0/16.0MPa	H	Hl
15	180	180	280	100
20	180	200	280	100
25	200	220	300	115
32	220	230	300	115
40	240	240	315	130
50	270	300	340	135
65	300	340	355	150
80	330	360	370	175
100	380		450	205
125	450		510	235
150	500		555	275
200	550		640	300
250	650		720	335
300	800		830	375
350	850		880	410
400	900		1020	445
500	950		1080	515

減壓閥調壓步驟

1、關閉減壓閥前的閘閥，開啟減壓閥后的閘閥，制造下游低壓環境將調節螺釘按逆時針旋轉至最上位置（相對最低出口壓力），然后關閉減壓閥后閘閥

2、慢慢開啟減壓閥前的閘閥至全開；

3、順時針慢慢旋轉調節螺釘，將出口壓力調至所需要的壓力（以閥后表壓為準）；調整好后，將鎖緊

4、螺母鎖緊打開減壓閥后閘閥

5、如在調整時出口壓力高于設定壓力，須從第一步開始重新調整，即只能從低壓向高壓調。

減壓閥訂貨注意事項：

減壓閥選型時應提供口徑,使用介質,閥前壓力,閥后壓力,閥后設定壓力,最大流量/每小時,確定閥門尺寸,連接方式,標準,最大行程,開啟行程,流量調節比,壓力波動（精度）壓力,溫度對應比,最大耐溫,閥體材質,壓力等,內泄漏率,內部閥體結構,工作原理,安裝說明等相關技術資料.當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的三精閥門公司專家為您審核把關.感謝您訪問我們的網站【http://www.daicu.cn】
