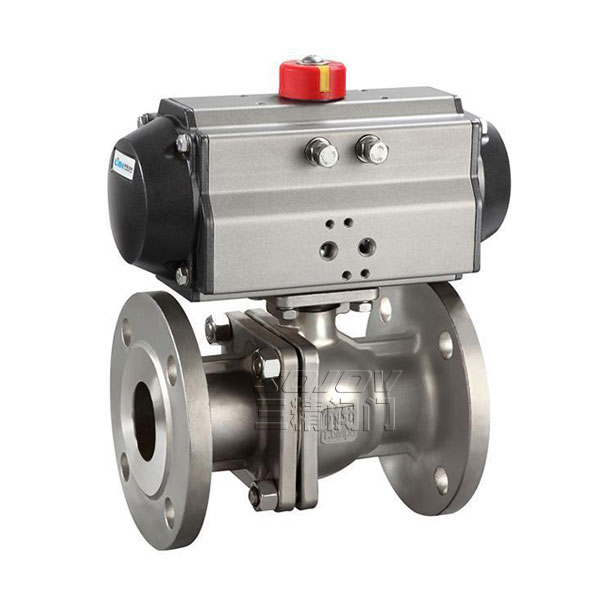

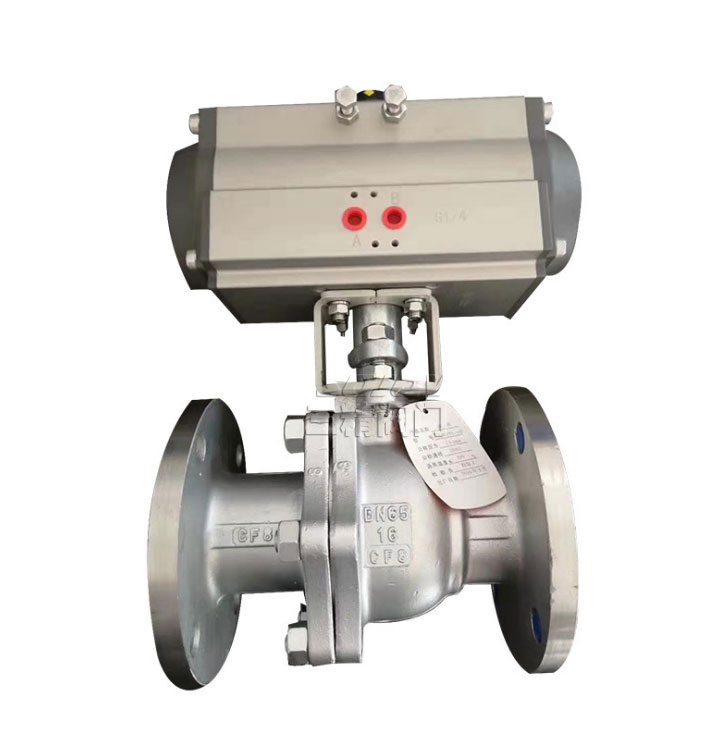

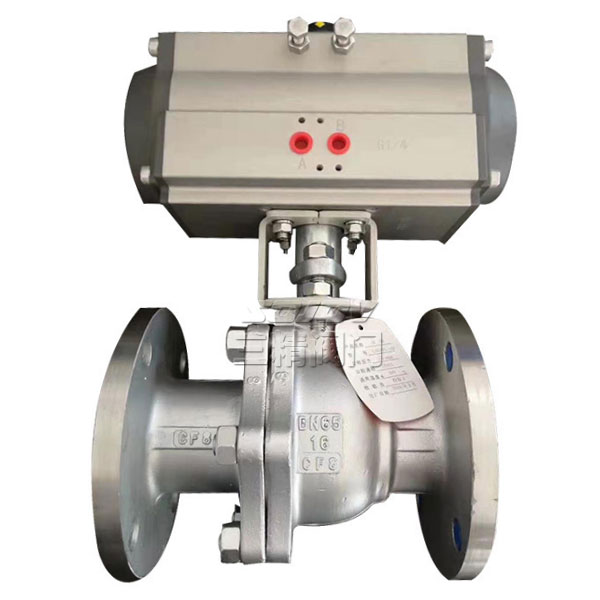

Q641F不銹鋼氣動球閥
Q641F氣動球閥是一種轉角為90°的旋轉類閥門,密封性能優良,流量系數大,流阻系數小,結構簡單,使用壽命長,便于維修。配用的執行機構是引進國外先進技術生產的Bray系列氣缸式執行機構,球閥分單作用和雙作用兩種型號。
產品廣泛應用于化工、石油、輕紡、電力、食品制藥、制冷、造紙行業的系統控制。
氣動球閥產品介紹：
|
氣動球閥型號：Q641F Q641H |
氣動球閥 通徑：15MM-250MM |
氣動使用壓力：1.6MPA -10MPA |
|
氣動球閥 連接方式：法蘭連接 |
氣動球閥 操作操作操作方式：電動 |
氣動主要功能：起開關作用 |
|
氣動球閥使用介質：水.油品.蒸汽 |
氣動球閥材質：鑄鋼.不銹鋼 |
氣動標準：機械部標準或定做非標 |
氣動球閥概述：
Q641F氣動O型球閥是一種轉角為90°的旋轉類閥門,密封性能優良,流量系數大,流阻系數小,結構簡單,使用壽命長,便于維修。配用的執行機構是引進國外先進技術生產的Bray系列氣缸式執行機構,球閥分單作用和雙作用兩種型號。
產品廣泛應用于化工、石油、輕紡、電力、食品制藥、制冷、造紙行業的系統控制。
氣動球閥性能參數:
| 公稱通徑DN(mm) | DN15～DN400 |
| 公稱壓力 | 1.6、4.0、6.4MPa、ANSI150、300(Lb)、JIS10、20K |
| 適用介質 | 水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質等 |
| 介質溫度 | -40～+180℃ -40～+350℃ |
| 泄漏量 | 0 符合ANSIB16.104 5級標準 |
| 球體轉角 | 90° |
| 閥體材制質 | A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M |
| 閥座材料 | 聚四氟乙烯(常溫)、特制PPL(高溫) |
| 防爆級組 | dⅡBT4(d2c4)(可供普通型、防爆型二種規格) |
| 電磁閥電源 | 220VAC、24VDC |
| 氣源壓力 MPa | 0.4～0.7MPa |
| 固有可調比 R | 100:1 |
氣動球閥流量特性Kv值:
|
公稱通徑 (DN) |
不同開度角下的Kv值 | ||||||||
| 10° | 20° | 30° | 40° | 50° | 60° | 70° | 80° | 90° | |
| 50 | 2 | 4 | 9 | 17 | 32 | 60 | 97 | 151 | 215 |
| 80 | 6 | 11 | 22 | 44 | 83 | 155 | 250 | 389 | 550 |
| 100 | 9 | 18 | 34 | 71 | 133 | 248 | 398 | 620 | 890 |
| 150 | 20 | 40 | 80 | 160 | 300 | 560 | 900 | 1400 | 2000 |
| 200 | 36 | 72 | 143 | 286 | 737 | 1002 | 1611 | 2506 | 3580 |
| 250 | 57 | 113 | 226 | 453 | 848 | 1582 | 2253 | 3955 | 5650 |
| 300 | 81 | 163 | 325 | 651 | 1220 | 2278 | 3661 | 5695 | 8100 |
| 350 | 110 | 221 | 443 | 885 | 1750 | 3541 | 5311 | 7967 | 10950 |
| 400 | 150 | 303 | 605 | 1113 | 2424 | 4850 | 7275 | 10910 | 15300 |
氣動球閥 主要外形尺寸:
| 公稱通徑DN(mm) | 尺寸 | 執行器型號 | ||||||
| L | D | D1 | D2 | b | f | Z-Φd | ||
| 15 | 108 | 95 | 65 | 45 | 14 | 2 | 4-14 | GT52/GT63K |
| 20 | 117 | 105 | 75 | 55 | 14 | 4-14 | GT63/GT63K | |
| 25 | 127 | 115 | 85 | 65 | 14 | 4-14 | GT63/GT83K | |
| 32 | 140 | 135 | 100 | 78 | 16 | 4-18 | GT83/GT83K | |
| 40 | 165 | 145 | 110 | 85 | 16 | 3 | 4-18 | GT83/GT110K |
| 50 | 178 | 160 | 125 | 100 | 16 | 4-18 | GT83/GT110K | |
| 65 | 190 | 180 | 145 | 120 | 18 | 4-18 | GT110/GT127K | |
| 80 | 203 | 195 | 160 | 135 | 20 | 8-18 | GT127/GT127K | |
| 100 | 305 | 215 | 180 | 155 | 20 | 8-18 | GT127/GT160K | |
| 125 | 256 | 245 | 210 | 185 | 22 | 8-18 | GT160/GT190K | |
| 150 | 394 | 280 | 240 | 210 | 24 | 8-23 | GT190/GT210K | |
| 200 | 457 | 335 | 295 | 265 | 26 | 12-23 | GT254/BAW20S | |
| 250 | 533 | 405 | 335 | 320 | 30 | 12-25 | BAW17/BAW20S | |
一、①氣動球閥名稱與型號②氣動球閥口徑③氣動球閥是否帶附件以便我們的為您正確選型④氣動球閥的使用壓力⑤
氣動球閥的使用介質的溫度。
二、若已經由設計單位選定三精閥門公司的氣動球閥型號，請按氣動球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的三精閥門公司專家為您審核把關。
