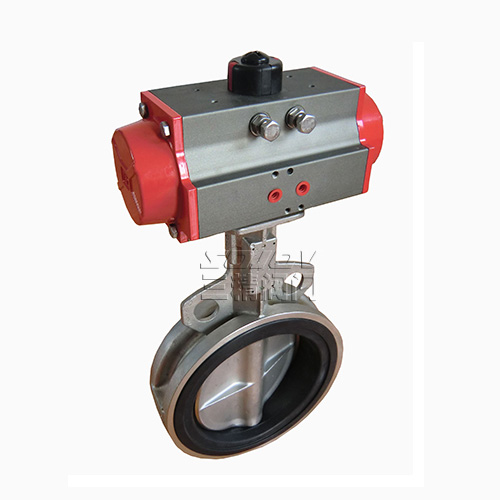

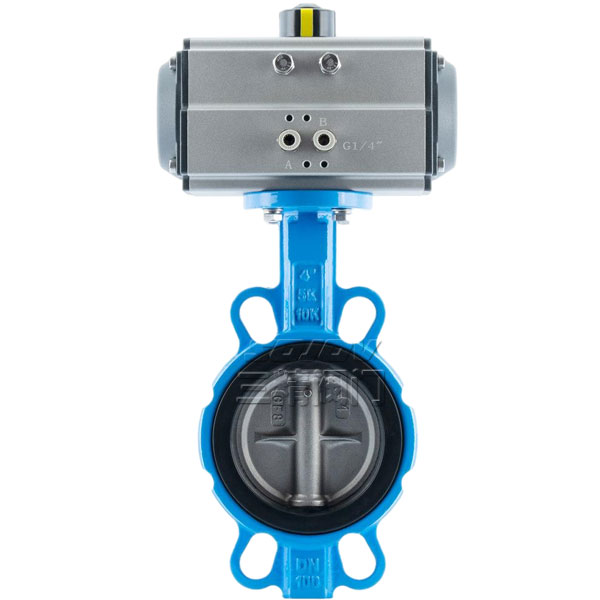

D673W氣動對夾不銹鋼蝶閥
品牌：三精閥門
型號：D673W-16P
材質：不銹鋼
制造標準：GB/T12238-1989；JB/T8527-1997。
連接標準：GB9113-2000。
結構長度標準：GB12221-89。
壓力試驗:GB/T13927-1992；JB/T9092-1999。
氣動不銹鋼硬密封對夾蝶閥D673W產品特點：
1、開啟力矩小，靈活方便，省力節能。
2、氣動執行器安全可靠，并可根據用戶要求配用各種附件。
3、耐高壓、耐腐蝕，使用壽命長。
4、閥座與碟板密封面均采用不同硬度的不銹鋼制作，具有良好的耐腐蝕性。
5、其結構采用三維編心原理設計，加工精湛，工藝先進。
6、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點。
7、碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損。
8、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。
9、本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。
10、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。
氣動不銹鋼硬密封對夾蝶閥D673W制造規范：
制造標準：GB/T12238-1989；JB/T8527-1997。連接標準：GB9113-2000。
結構長度標準：GB12221-89。
壓力試驗:GB/T13927-1992；JB/T9092-1999。
D673W結構圖及外形尺寸：
|
公稱通經（DN） |
主要尺寸 |
連接尺寸 |
|||||
|
1.0MPa |
1.6MPa |
||||||
|
L |
H |
H1 |
D1 |
n-Фd |
D1 |
n-Фd |
|
|
50 |
43 |
625 |
112 |
125 |
Ф18 |
125 |
Ф18 |
|
65 |
46 |
625 |
115 |
145 |
Ф18 |
145 |
Ф18 |
|
80 |
49 |
645 |
120 |
160 |
Ф18 |
160 |
Ф18 |
|
100 |
56 |
675 |
138 |
180 |
Ф18 |
180 |
Ф18 |
|
125 |
64 |
715 |
164 |
210 |
Ф18 |
210 |
Ф18 |
|
150 |
70 |
800 |
175 |
240 |
Ф23 |
240 |
Ф23 |
|
200 |
71 |
850 |
208 |
295 |
M20 |
295 |
M20 |
|
250 |
76 |
925 |
243 |
350 |
M20 |
355 |
M24 |
|
300 |
83 |
1035 |
283 |
400 |
M20 |
410 |
M24 |
|
350 |
92 |
1070 |
310 |
460 |
M20 |
470 |
M24 |
|
400 |
102 |
1190 |
340 |
515 |
M24 |
525 |
M27 |
|
450 |
114 |
1250 |
380 |
565 |
M24 |
585 |
M27 |
|
500 |
127 |
1290 |
410 |
620 |
M24 |
650 |
M30 |
|
600 |
154 |
1455 |
470 |
725 |
M27 |
770 |
M33 |
|
700 |
165 |
1585 |
550 |
840 |
M27 |
840 |
M33 |
|
800 |
190 |
1700 |
640 |
950 |
M30 |
950 |
M36 |
|
900 |
203 |
1965 |
710 |
1050 |
M30 |
1050 |
M36 |
|
1000 |
216 |
2015 |
770 |
1160 |
M33 |
1170 |
M39 |
|
1200 |
254 |
2250 |
890 |
1380 |
M36 |
1390 |
M45 |
