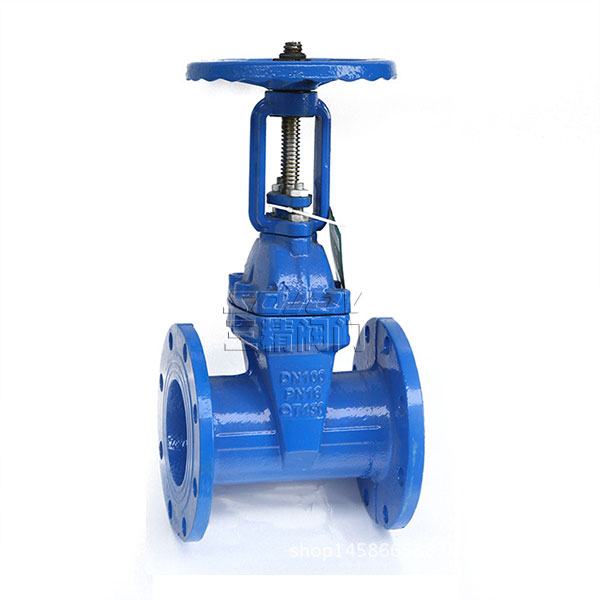

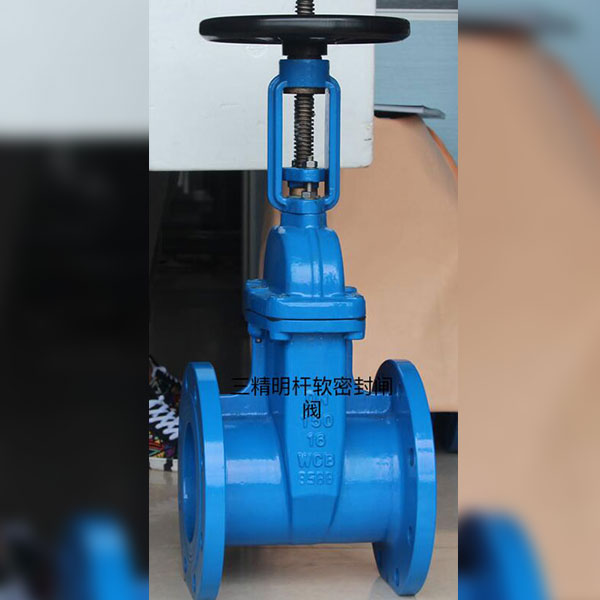

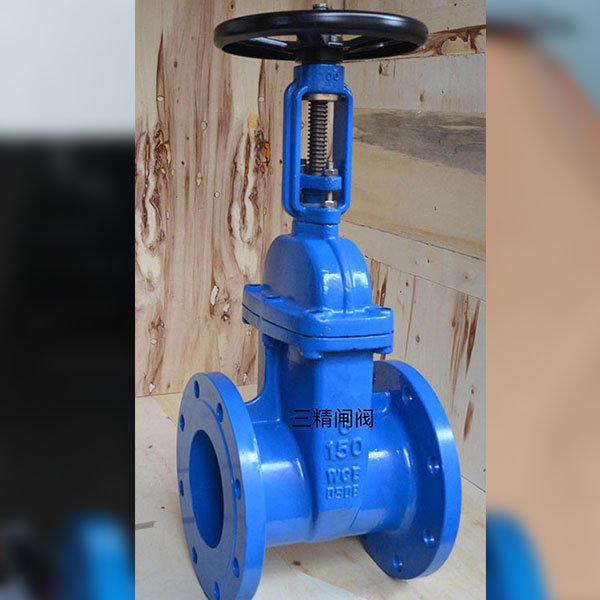

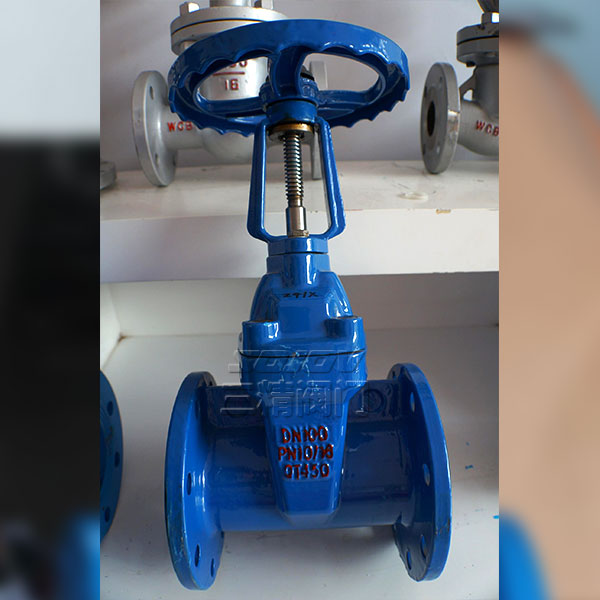

Z41X明桿彈性座封閘閥
|
彈性座封閘閥 型號：Z41X |
彈性座封閘閥 公稱通徑：50MM-1200MM |
彈性座封閘閥 使用壓力：1.6MPA -2.5MPA |
|
彈性座封閘閥 連接方式：法蘭連接 |
彈性座封閘閥 形式：手動 |
彈性座封閘閥 主要功能：起開關作用 |
|
彈性座封閘閥 使用介質：水工業管道 |
彈性座封閘閥 材質： 鑄鐵 鑄鋼 不銹鋼 |
彈性座封閘閥 標準：機械部標準或定做非標 |
明桿彈性座封閘閥，除具有彈性座封閘閥的優點之外,并可以較直觀閥門開度,啟閉迅速可靠,故常應用消防及工業系統.一般安裝于距地面較高位置
明桿彈性座封閘閥主要零部件材料
|
名 稱
|
材 質
|
|
閥 體
|
灰 鑄 鐵、球 墨 鑄 鐵、鑄 鋼
|
|
閘 板
|
球 墨 鑄 鐵 +三 元 乙 丙 或 丁 腈 橡 膠
|
|
中 口 墊
|
丁 腈 橡 膠、三 元 乙 丙
|
|
密 封 圈
|
丁 腈 橡 膠
|
|
支 架
|
灰 鑄 鐵、球 墨 鑄 鐵、鑄 鋼
|
|
閥 桿
|
不 銹 鋼
|
|
螺 栓
|
不 銹 鋼
|
|
壓 蓋
|
球 墨 鑄 鐵、鑄 鋼
|
|
閥 桿 螺 母
|
銅 合 金
|
|
手 輪 （傳 動 帽）
|
可 鍛 鑄 鐵
|
明桿彈性座封閘閥主要技術參數
公稱壓力：1.0～2.5MPa 工作溫度：0～80℃ 法蘭標準：GB/T 17241.6 GB9113
公稱通經：50～400mm 適用介質：水、油、氣等 試驗標準：GB13927 AP1598
明桿彈性座封閘閥主要外形連接尺寸
|
DN
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
L
|
178
|
190
|
203
|
229
|
254
|
267
|
292
|
330
|
356
|
381
|
406
|
|
HA
|
322
|
332
|
350
|
420
|
581
|
581
|
736
|
882
|
1009
|
1300
|
1380
|
|
HC
|
374
|
398
|
429
|
524
|
721
|
736
|
942
|
1031
|
1117
|
1655
|
1805
|
閘閥訂貨主要事項：
閘閥介質壓力等級內泄漏率閥門尺寸連接方式標準最大耐溫最大耐壓最大流量/每小時,閘閥閥體材質轉動方式（手柄/蝸輪）內部閥體結構閘閥工作原理安裝說明等相關技術資料當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的三精閥門公司專家為您審核把關。感謝您訪問我們的網站【http://www.daicu.cn】
