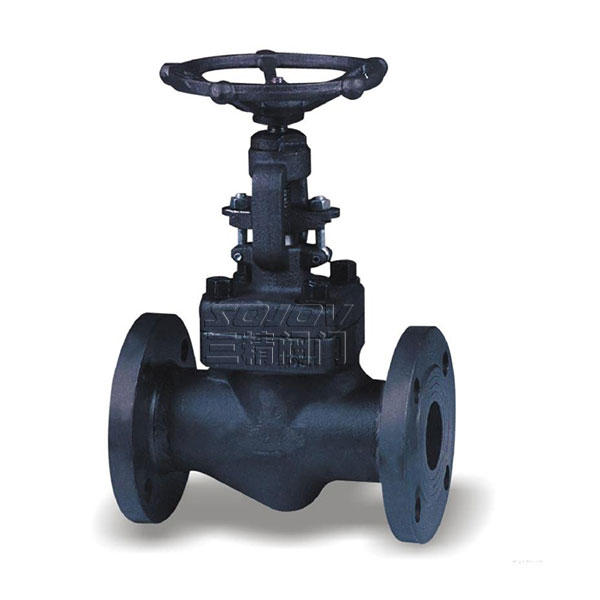

J41Y法蘭鍛鋼截止閥
J41Y法蘭鍛鋼截止閥概述
J41H、J41Y法蘭鍛鋼截止閥屬于一種自動閥門。法蘭鍛鋼截止閥用于管路系統，其主要作用是防止介質倒流、防止泵及其驅動電動機反轉，以及容器內介質的泄放。截止閥產品還可用于給其中的壓力可能升至超過主系統壓力的輔助系統提供補給的管路上 。
|
法蘭截止閥型號：J41Y |
法蘭截止閥公稱通徑：15MM-80MM |
法蘭截止閥使用壓力：1.6MPA -32MPA |
|
法蘭截止閥連接方式：法蘭連接 |
法蘭截止閥形式：手動 |
法蘭截止閥主要功能：起開關作用 |
|
法蘭截止閥使用介質：水 油品 蒸汽 |
法蘭截止閥 材質：鍛鋼 鍛不銹鋼 |
法蘭截止閥 標準：機械部標準或定做非標 |
J41Y法蘭鍛鋼截止閥標準材質明細表
| 序號 | 零件名稱 | CS to ASTM |
AS to ASTM |
SS to ASTM
|
|
| Type A105 | Type F22 | Type F304(L) | Type F316(L) | ||
| 1 | 閥體 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
| 2 | 墊片 | Corrugated SS+graphite | SS+PTFE | ||
| 3 | 螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 4 | 圓柱銷 | A276 420 | A276 304 | ||
| 5 | 填料壓套 | A276 410 | A182 F304(L) | A182 F316(L) | |
| 6 | 活節螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 7 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
| 8 | 閥桿螺母 | A276 410 | |||
| 9 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
| 10 | 銘牌 | SS | |||
| 11 | 手輪 | A197 | |||
| 12 | 填料壓板 | A216 WCB | A351 CF8 | ||
| 13 | 填料 | Flexible Graphite | PTFE | ||
| 14 | 閥蓋 | A105 | A276 304 | A182 F304(L) | A182 F316(L) |
| 15 | 閥桿 | A182 F6 | A182 F304 | A182 F304(L) | A182 F316(L) |
| 16 | 閥瓣 | A276 420 | A276 304 | A276 304(L) | A276 316(L) |
| 適用介質 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
| 適用溫度 | -29℃～425℃ | -29℃～550℃ | -29℃～180℃ | ||
注意：客戶需求的其他材質也可采用。密封面料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；

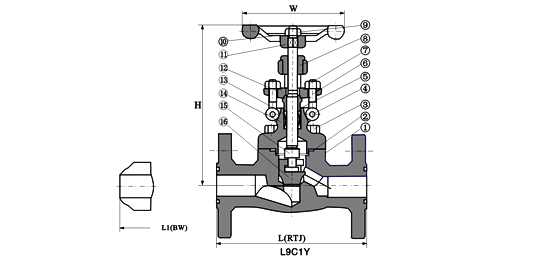

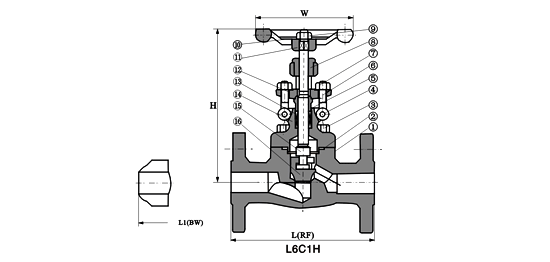

J41Y法蘭鍛鋼截止閥尺寸
| NPS | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | ||
|
L(RF) L1(BW) |
150Lb | 108 | 117 | 127 | 140 | 165 | 203 | |
| 300Lb | 152 | 178 | 203 | 216 | 229 | 267 | ||
| 600Lb | 165 | 190 | 216 | 229 | 241 | 292 | ||
| H(開) | 150Lb～300Lb | 166 | 171 | 207 | 240 | 258 | 330 | |
| 600Lb | 171 | 207 | 240 | 258 | 330 | 380 | ||
| W | 100 | 100 | 125 | 160 | 160 | 180 | ||
| 重量 | 150Lb | RF | 4.5 | 6.9 | 9.8 | 13.5 | 19.5 | 28.0 |
| BW | 2.3 | 3.6 | 7.8 | 8.2 | 12.0 | 15.0 | ||
| 300Lb | RF | 4.8 | 7.7 | 11.0 | 16.8 | 21.2 | 32.6 | |
| BW | 2.8 | 4.0 | 8.5 | 9.2 | 12.6 | 16.8 | ||
| 600Lb | RF | 5.6 | 7.8 | 12.5 | 17.0 | 23.5 | 38.8 | |
| BW | 3.4 | 4.7 | 9.2 | 10.5 | 13.3 | 18.9 | ||
J41Y法蘭鍛鋼截止閥標準材質明細表
|
序號 |
零件名稱 |
CS to ASTM |
AS to ASTM |
SS to ASTM |
|
|
Type A105 |
Type F22 |
Type F304(L) |
Type F316(L) |
||
|
1 |
閥體 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
2 |
墊片 |
Corrugated SS+graphite |
SS+PTFE |
||
|
3 |
螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
4 |
銷釘 |
A276 420 |
A276 304 |
||
|
5 |
填料壓套 |
A276 410 |
A182 F304(L) |
A182 F316(L) |
|
|
6 |
活節螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
7 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
8 |
閥桿螺母 |
A276 410 |
|||
|
9 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
10 |
銘牌 |
SS |
|||
|
11 |
手輪 |
A197 |
|||
三精閥門公司訂貨須知：
一、① 法蘭截止閥 產品名稱與型號② 法蘭截止閥 口徑③ 法蘭截止閥 是否帶附件以便我們的為您正確選型④ 法蘭截止閥 的使用壓力⑤ 法蘭截止閥 的使用介質的溫度。
二、若已經由設計單位選定法蘭截止閥 的鍛鋼截止閥 型號，請按 法蘭截止閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的三精閥門公司專家為您審核把關。
感謝您訪問我們的網站【http://www.daicu.cn三精閥門公司】如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務
| 相關鍛鋼閥門系列 | ||||
| 鍛鋼自密封截止閥 | J11Y/J61Y鍛鋼截止閥 | Z41Y法蘭鍛鋼閘閥 | 鍛鋼閘閥.鍛不銹鋼閘閥 | J41Y法蘭鍛鋼截止閥 |
