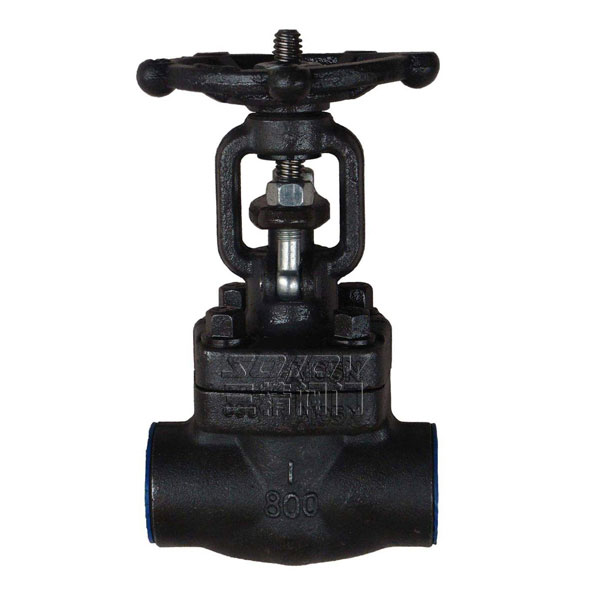

Z11Y/Z61Y鍛鋼閘閥.鍛不銹鋼閘閥
Z11Y/Z61Y鍛鋼閘閥.鍛不銹鋼閘閥
|
螺紋閘閥型號：Z11Y Z61Y |
螺紋閘閥公稱通徑：15MM-50MM |
螺紋閘閥 使用壓力：1.6MPA -32MPA |
|
螺紋閘閥連接方式：螺紋 焊接 |
螺紋閘閥形式：手動 |
螺紋閘閥主要功能：起開關作用 |
|
螺紋閘閥 使用介質：水 油品 蒸汽 |
螺紋閘閥材質：鍛鋼 鍛不銹鋼 |
螺紋閘閥 標準：機械部標準或定做非標 |
產品概述
鍛鋼閘閥有三種閥蓋設計形式.第一種是螺栓式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺栓螺母連接,纏繞式墊片(316夾柔性石墨制造)密封.客戶有特殊要求時也可采用金屬環連接.第二種設計形式是焊接式閥蓋,按這種設計形式的閥門,其閥體與閥蓋用螺紋連接,全焊密封.客戶有特殊要求時也可采用透焊連接.第三種是自密封閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺紋連接,內壓自密環密封

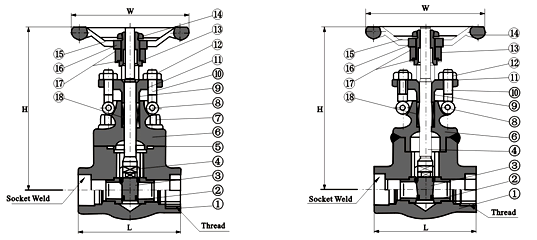

鍛鋼閘閥螺栓式閥蓋標準材質細表 :
| 序號 | 零件名稱 | CStoASTM | AStoASTM | SStoASTM | |
| A105 | F22 | F304(L) | F316(L) | ||
| 1 | 閥體 | A105 | A182F22 | A182F304(L) | A182F316(L) |
| 2 | 閥座 | A276420 | A276304 | A276304(L) | A276316(L) |
| 3 | 閘板 | A182F430&410 | A182F304 | A182F304(L) | A182F316(L) |
| 4 | 閥桿 | A182F6 | A182F304 | A182F304(L) | A182F316(L) |
| 5 | 墊片 | 316夾柔性石墨 | 316夾PTFE | ||
| 6 | 閥蓋 | A105 | A276f304 | A276F304(L) | A276F316(L) |
| 7 | 螺栓 | A193B7 | A193B16 | A193B8 | A193B8M |
| 8 | 銷釘 | A276420 | A276 304 | ||
| 9 | 填料壓套 | A276410 | A182F304(L) | A182F316(L) | |
| 10 | 活節螺栓 | A193B7 | A193B16 | A193B8 | A193B8M |
| 11 | 填料壓板 | A105 | A182F11 | A182F304(L) | A182F316(L) |
| 12 | 螺母 | A1942H | A1944 | A1948 | A1948M |
| 13 | 閥桿螺母 | A276420 | |||
| 14 | 鎖緊螺母 | A1942H | A1944 | A1948 | A1948M |
| 15 | 銘牌 | SS | |||
| 16 | 手輪 | A197 | |||
| 17 | 墊片 | A473431 | |||
| 18 | 填料 | 柔性石墨 | PTFE | ||
| 適用介質 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
| 適用溫度 | —29℃～425℃ | —29℃～550℃ | —29℃～200℃ | ||
注意:客戶需求的其他材質也可采用.密封面材料配對客戶指定內件代號決定CS=碳鋼;AS=合金鋼;SS=不銹鋼;
鍛鋼閘閥螺栓式閥蓋尺寸(MM)和重量(KG)
| NPS | 縮徑 | 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | |
| 全徑 | 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | ||
| L | 79 | 79 | 92 | 111 | 120 | 120 | 140 | 178 | |
| H(開) | 158 | 158 | 169 | 197 | 236 | 246 | 283 | 330 | |
| W | 100 | 100 | 100 | 125 | 160 | 160 | 180 | 200 | |
| 重量 | 螺栓式 | 2.1 | 2.0 | 2.3 | 4.3 | 5.9 | 6.9 | 11.1 | 15.2 |
| 焊接式 | 1.8 | 1.7 | 2.0 | 3.8 | 5.1 | 6.1 | 10.2 | 14.2 | |
三精閥門公司訂貨須知：
一、①螺紋閘閥產品名稱與型號② 螺紋閘閥 口徑③ 螺紋閘閥 是否帶附件以便我們的為您正確選型④ 螺紋閘閥的使用壓力⑤ 螺紋閘閥的使用介質的溫度。
二、若已經由設計單位選定螺紋閘閥 的鍛鋼截止閥 型號，請按 螺紋閘閥 型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的三精閥門公司專家為您審核把關。
感謝您訪問我們的網站【http://www.daicu.cn三精閥門公司】如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務
